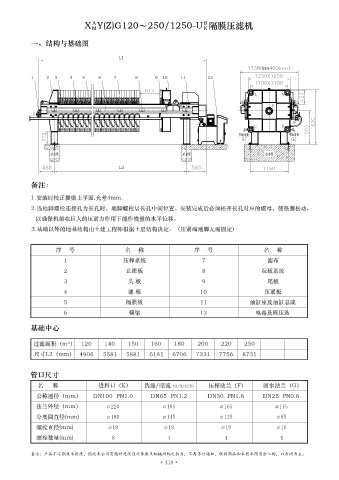

X Y(Z)G120～250/1250-U 隔膜麻豆操逼视频大全
K
M
一、結構與基礎圖
L1
1 2 3 4 5 6 7 8 9 10 11 12
A B
E
G
F
C D
2" _ 2" _
G 3 G 3
L2
備注：
1.安裝時校正橫梁上平麵,允差4mm.
2.當地腳螺栓連接孔為長孔時，地腳螺栓居長孔中間位置。安裝完成後必須鬆開長孔對應的螺母，使墊圈鬆動，
以確保機架在巨大的壓緊力作用下能作微量的水平位移。
3.基礎以外的地基結構由土建工程師根據土層結構決定。（壓緊端地腳無需固定）
序 號 名 稱 序 號 名 稱
1 壓榨係統 7 濾布
2 止推板 8 拉板係統
3 頭 板 9 尾板
4 濾 板 10 壓緊板
5 隔膜板 11 油缸座及油缸總成
6 橫梁 12 電器及液壓站
基礎中心
過濾麵積（m²） 120 140 150 160 180 200 220 250
尺寸L2（mm） 4906 5581 5881 6181 6706 7231 7756 8731
管口尺寸
名 稱 進料口（E） 洗滌/暗流（A/B/C/D） 壓榨法蘭（F） 回水法蘭（G）
公稱通徑（mm） DN100 PN1.0 DN65 PN1.2 DN50 PN1.6 DN25 PN0.6
法蘭外徑（mm） ∅ 220 ∅ 185 ∅ 165 ∅ 115
分度圓直徑(mm) ∅ 180 ∅ 145 ∅ 125 ∅ 85
螺栓直徑(mm) ∅ 18 ∅ 18 ∅ 18 ∅ 16
螺栓數量(mm) 8 4 4 4
備注：產品不定期技術改進，因此本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
