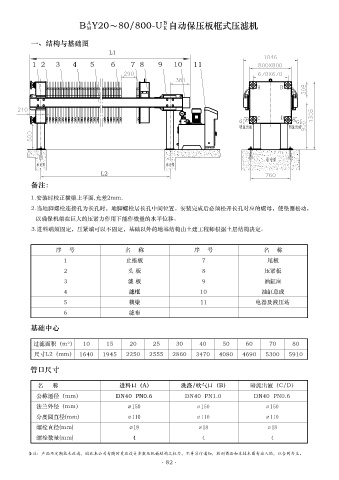

B Y20～80/800-U 自動保壓板框式麻豆操逼视频大全
K
M
一、結構與基礎圖
L1
1 2 3 4 5 6 7 8 9 10 11
A B
C D
1" _ 1" _
G 2 G 2
L2
備注：
1.安裝時校正橫梁上平麵,允差2mm.
2.當地腳螺栓連接孔為長孔時，地腳螺栓居長孔中間位置。安裝完成後必須鬆開長孔對應的螺母，使墊圈鬆動，
以確保機架在巨大的壓緊力作用下能作微量的水平位移。
3.進料端須固定，壓緊端可以不固定，基礎以外的地基結構由土建工程師根據土層結構決定。
序 號 名 稱 序 號 名 稱
1 止推板 7 尾板
2 頭 板 8 壓緊板
3 濾 板 9 油缸座
4 濾框 10 油缸總成
5 橫梁 11 電器及液壓站
6 濾布
基礎中心
過濾麵積（m²） 10 15 20 25 30 40 50 60 70 80
尺寸L2（mm） 1640 1945 2250 2555 2860 3470 4080 4690 5300 5910
管口尺寸
名 稱 進料口（A） 洗滌/吹氣口（B） 暗流出液（C/D）
公稱通徑（mm） DN40 PN0.6 DN40 PN1.0 DN40 PN0.6
法蘭外徑（mm） ∅ 150 ∅ 150 ∅ 150
分度圓直徑(mm) ∅ 110 ∅ 110 ∅ 110
螺栓直徑(mm) ∅ 18 ∅ 18 ∅ 18
螺栓數量(mm) 4 4 4
備注：產品不定期技術改進，因此本公司有隨時更改設計參數及機械結構之權力，不再另行通知，收到商品和本技術圖有出入的，以合同為主。
